使碳纳米管发光(图)

　　IBM公司研究部门宣布了纳米工艺领域中的一项重要成果，IBM的专家成功地使碳纳米管发光，发光纳米管是一种前景特别看好的材料，它可以作为世界各国许多纳米工艺研究的基础。

　　发光纳米管的直径总共只有1.4纳米，即比人的头发丝细5万倍，这是人类历史上最细的固体发光装置。发光纳米管的诞生是IBM公司最近几年进行的碳纳米管电性能研究计划的重要成果。

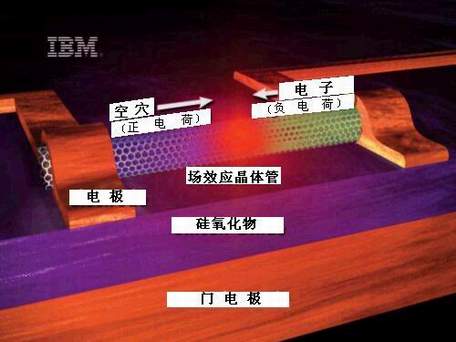

　　新型发光碳纳米管示意图如插图所示，实际上它是一个场效应晶体管，在晶体管的门电极加上一低电压，就可以接通和断开晶体管，同时控制它发光。纳米管被放置在氧化硅片基上，片基下面有控制门电极的电极。一方面纳米管位于晶体管的源头，另一方面它又是晶体管的管路。晶体管本身是双极性的，即可以同时给它加上来自与源头相连电极中的电子流和晶体管管路相连电极中的空穴电流。在纳米管中部电子和空穴互相中和，同时产生光子，也就是使纳米管发光。

　　在发光纳米管实验样品中辐射光波波长为1.5微米，光波波长可以控制或调节，只要改变纳米管的直径即可。
