滚动式测距仪<%=id%>

　　目前人们使用的测距工具大多为尺子，但由于尺子的长度有限，测量较长的直线或折线距离时需要反复地移位，操作麻烦，费时费力，且精度不高，特别是测量曲线长度时就变得更为困难，误差也更大。为解决现实生活中常用测量工具的弊端，使测量不受距离和线路曲直的限制，我们设计了滚动式测距仪。

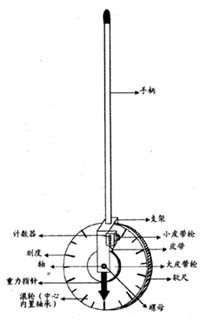

　　滚动式测距仪主要由手柄、支架、滚轮、计数器、皮带轮、活动指针等部分组成（如图所示）。滚轮通过轴承装在手柄下端的支架内，计数器也装在支架上，与计数器同轴装有小皮带轮，两者通过皮带相连，周长比为2：1。
　　此项发明运用了数学上圆周展开的原理，即一定直径的圆在地面上滚动一周的长度等于圆的周长。
　　为了精确读数，我们又采用了皮带轮传动带动计数器的办法。通过查阅有关资料和向辅导老师请教，我们知道要让计数器准确地显示滚轮滚动的圈数，就得遵循一定的传动比。为了解决滚轮滚动不满整圈时计数器无法精确显示的问题，我们又在滚轮圆周上精确等分（画上刻度），在滚轮中心悬垂下一个活动指针，保证无论滚轮在地面上处于什么位置，指针在自身重力的作用下，始终指向地面，这样就可以精确地读出不满整圈的刻度。
　　与现有的测量工具相比，滚动式测距仪设计新颖、结构简单，且测量时不受距离长短及路线曲直的限制，操作方便，省时省力，测量精确。
　　（辅导教师王虹）
　　
　　【专家评语】
　　
　　该作品由周长为1米的测距滚轮、计数器、皮带轮、手柄和重力指针等部件构成。推进滚轮前进，通过计数器和重力指针的读数，就可准确测出走过的距离。
　　该作品设计科学合理，结构简单，操作方便，有较强的创新性和实用性。
　　
